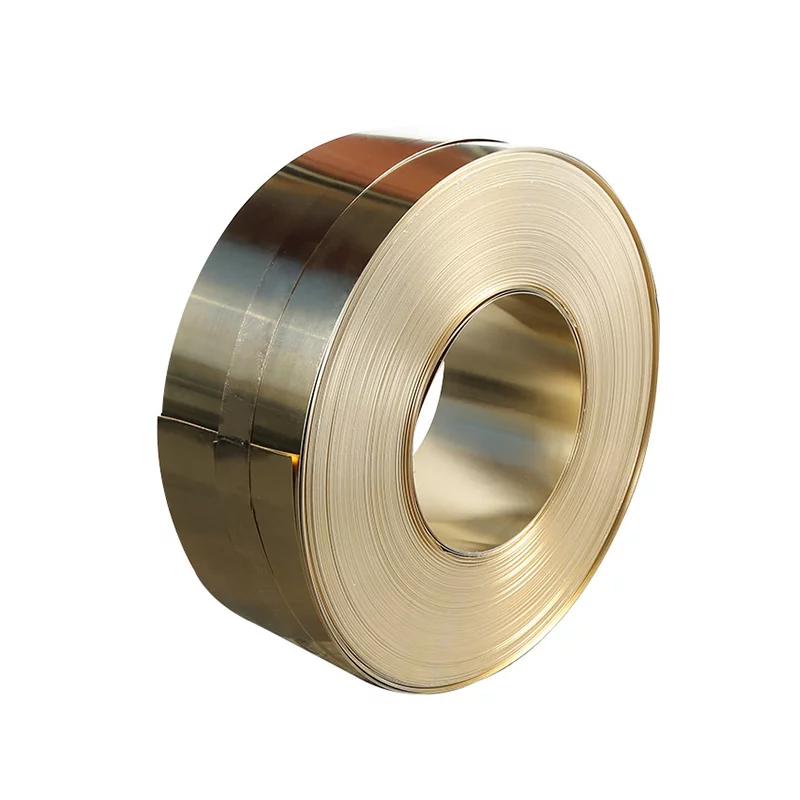

C52100 Фосфорная бронза
Другие известные характеристики: ASTM B139, QQ-B750, ASTM J461, CuSn8,5P, CuSn8P, CuSn8, UE9P, PB104, BS2874, NFL14703.
Типичное использование фосфорной бронзы C52100 «8% C»:
АРХИТЕКТУРА: Опорные плиты моста
ПОТРЕБИТЕЛЬ: Чеканка монет, тарелки, силовой проводник для электрохирургического карандаша
ЭЛЕКТРИЧЕСКОЕ: Электрические соединители, Электронные соединители, Детали с холодной головкой, Электрические гибкие контактные ножи, Электрические гибкие контактные ножи, Проволочные щетки, Детали переключателей, Зажимы предохранителей
КРЕПЕЖ: Крепежные детали для тяжелых условий эксплуатации, стопорные шайбы, шплинты
ПРОМЫШЛЕННОСТЬ: Пружины, спиральные удлинения, диафрагмы, ракельные ножи, бумажная промышленность, трубки Бурдона, упорные подшипники, диски сцепления, сварочная проволока, оборудование для бурения скважин, колотушка, пружины, спиральное кручение, зажимы, тяжелые условия эксплуатации, шестерни, шестерни, сильфоны, ферменная проволока , Втулки, Пневматические молотки, Детали с холодной головкой, Текстильное оборудование, Перфорированные листы, Химическое оборудование, Пружины, Сверхмощный
МОРСКОЙ: Морские части
C52100 Непрерывное литье и волочение
Люминофорная бронза С52100 содержит медь, олово и фосфор. Фосфор повышает износостойкость и жесткость сплава. Олово повышает коррозионную стойкость и прочность сплава. Свинец, цинк и железо — другие названные элементы. Сплавы фосфористой бронзы отличаются вязкостью, прочностью, хорошей проводимостью и низким коэффициентом трения.
C521 также обозначается как CuSn8P, UE9P, CW451K, PB104, BS2B24 и DTD265A.
Помимо C52100, Lion Metal предлагает сплавы фосфористой бронзы. C51000, C53400 и C54400. Lion Metal – единственный отечественный производитель фосфористой бронзы.
Типичное использование
Архитектура: несущие плиты моста
Строительная фурнитура: сильфон термостата
Потребитель: чеканка монет, тарелки, проводник питания для электрохирургического карандаша.
Электрооборудование: детали с холодной головкой, электрические разъемы, электрические гибкие контактные ножи, электронные разъемы, зажимы предохранителей, детали переключателей, проволочные щетки.
Крепежные элементы: шплинты, крепеж усиленный, шайбы стопорные.
Промышленность: битер, сильфоны, трубки Бурдона, химическое оборудование, зажимы для тяжелых условий эксплуатации, диски сцепления, детали с холодной головкой, диафрагмы, ракели для бумажной промышленности, шестерни, перфорированные листы, шестерни, пневматические молотки, втулки, пружины для тяжелых условий эксплуатации, винтовые пружины растяжения, винтовые пружины кручения, текстильное оборудование, упорные подшипники, ферменная проволока, сварочная проволока, оборудование для бурения скважин
Морской: морские части
Аналогичная или эквивалентная спецификация
| CDA | АСТМА | SAE | Втулки | Федеральный | Военный | Другой |
|---|---|---|---|---|---|---|
| C52100 | Б139 Б139М |
Химический состав
| Cu% | Pb% | Sn% | Цинк% | Fe% | П% | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
Химический состав по ASTM B139/B139M-12(2017). Примечание: Cu + сумма названных элементов, не менее 99,5%. Одиночные значения представляют собой максимумы. | |||||||||||
| Рем. | 00,05 | 7.00- 9.00 | 0.20 | 0.10 | 0.03- 0.35 | ||||||
Обрабатываемость
| Медный сплав UNS №. | Рейтинг обрабатываемости | Плотность (фунт/дюйм3 при 68 °F) |
|---|---|---|
| C52100 | 20 | 0.318 |
Механические свойства
C52100
H04 жесткий
Диапазон размеров: от 1/4 до 1/2 дюйма, круглые и шестиугольные включительно.
| Предел прочности, мин | Предел текучести при растяжении 0,5% под нагрузкой, не менее | Удлинение, в 4 раза больше диаметра или толщины образца, мин. | Твердость «В» по Роквеллу. | Замечания | ||
|---|---|---|---|---|---|---|
| ksi | МПа | ksi | МПа | % | типичный HRB | |
| 85 | 585 | 12 | 93 | |||
Диапазон размеров: от 1/2″ до 1″ круглый и шестиугольный включительно.
| Предел прочности, мин | Предел текучести при растяжении 0,5% под нагрузкой, не менее | Удлинение, в 4 раза больше диаметра или толщины образца, мин. | Твердость «В» по Роквеллу. | Замечания | ||
|---|---|---|---|---|---|---|
| ksi | МПа | ksi | МПа | % | типичный HRB | |
| 75 | 515 | 15 | 93 | |||
Диапазон размеров: круглые и шестиугольные более 1 дюйма.
| Предел прочности, мин | Предел текучести при растяжении 0,5% под нагрузкой, не менее | Удлинение, в 4 раза больше диаметра или толщины образца, мин. | Твердость «В» по Роквеллу. | Замечания | ||
|---|---|---|---|---|---|---|
| ksi | МПа | ksi | МПа | % | типичный HRB | |
| 60 | 415 | 20 | 93 | |||
Физические свойства
Физические свойства предоставлены CDA | |||||||||||
| Американский обычай | Метрическая | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Температура плавления – жидкость | 1880 °Ф | 1027 °С | |||||||||
| Температура плавления – солидус | 1620 °Ф | 882 °С | |||||||||
| Плотность | 00,318 фунтов/дюйм3 при 68 ° F | 8,8 г/см3 при 20 °С | |||||||||
| Обычно используемые марки бериллиевой меди следующие: | 8.80 | 8.80 | |||||||||
| Электрическая проводимость | 13% IACS при 68 °F | 00,076 мегасименс/см при 20 °C | |||||||||
| Теплопроводность | 36 БТЕ/кв. фут/фут·ч/°F при 68 °F | 62,3 Вт/м при 20 °C | |||||||||
| Коэффициент теплового расширения 68-572 | 10,1 ·10-6 за °F (68–572 °F) | 17,4 ·10-6 на °С (20–300 °С) | |||||||||
| Удельная теплоемкость | 00,09 БТЕ/фунт/°F при 68 °F | 377,1 Дж/кг при 20 °C | |||||||||
| Модуль упругости при растяжении | 16000 фунтов на квадратный дюйм | 110310 МПа | |||||||||
| Модуль жесткости | 6400 фунтов на квадратный дюйм | 41370 МПа | |||||||||
Свойства изготовления
Свойства изготовления, предоставленные CDA | |||||||||||
| высокая проводимость | высокая проводимость | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| высокая проводимость | Превосходно | ||||||||||
| Пайка | Превосходно | ||||||||||
| Кислородно-ацетиленовая сварка | высокая проводимость | ||||||||||
| Дуговая сварка в защитных газах | Хороший | ||||||||||
| Дуговая сварка металла с покрытием | высокая проводимость | ||||||||||
| Точечная сварка | Хороший | ||||||||||
| Сварной шов | высокая проводимость | ||||||||||
| Стыковая сварка | Превосходно | ||||||||||
| Способность к холодной обработке | Хороший | ||||||||||
| Способность к горячей штамповке | Бедных | ||||||||||
| Рейтинг обрабатываемости | 20 | ||||||||||
Тепловые свойства
Тепловые свойства предоставлены CDA *Температура измеряется в градусах Фаренгейта. | |||||||||||
| Уход | Минимум* | Максимум* | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Отжиг | 900 | 1250 | |||||||||
Общие процессы изготовления
Гибка, вырубка, формовка, накатка, механическая обработка, нарезание резьбы, резка, штамповка, осадка
Общие производственные процессы, предоставляемые CDA
