Nadstop stopu 46
Stop 46 (UNS K94600, NiLo46) kontroluje stop ekspansyjny, skład niklu 46% i żelazo równoważące do różnych zastosowań elektronicznych, zwłaszcza do uszczelek szklanych i ceramicznych.
Stop o kontrolowanej rozszerzalności zawiera 46% Ni/Fe; Stosowany w różnych zastosowaniach elektronicznych, zwłaszcza do uszczelek szklanych i ceramicznych.
Cel stopu 46

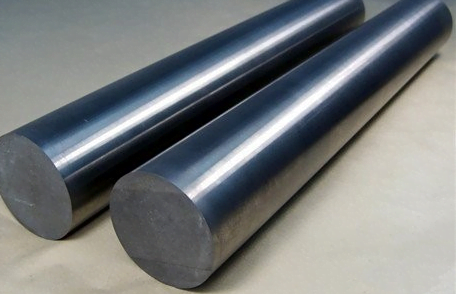

Służy do wytwarzania taśm, prętów, płyt i rur ze stopu żelaza, niklu i kobaltu z twardym szkłem.
Nadaje się do elektrycznych urządzeń próżniowych, takich jak rura nadawcza, rura oscylacyjna, rura zapłonowa, tranzystor, zatyczka uszczelniająca rurki i obudowa przekaźnika.
Przy pewnym współczynniku rozszerzalności liniowej w zakresie temperatur 20℃-450℃ można go trwale uszczelnić twardym szkłem.
Grade & Chemical Composition (see Table 1)
Table 1 Grade & Alloy 46 Chemical Composition
| Stopień | Skład chemiczny (%) | ||||||||
| C | P | S | Mn | I | Ni+Co+Cu | Współ | Cu | Fe | |
| ≤ | |||||||||
| 4J46 | 00,05 | 00,020 | 00,020 | 00,40 | 00,30 | 45,0 ~ 46,0 | 5,0 ~ 6,0 | 3,0 ~ 4,0 | Saldo |
Uwagi:
1. Pod warunkiem, że średni współczynnik rozszerzalności liniowej spełnia wymagania normy, zawartość niklu, kobaltu i miedzi może odbiegać od podanego zakresu.
2. Kształt i wymiary stopów są zgodne z GB/T14985.
Własność fizyczna (patrz tabela 2)
Tabela 2 Współczynnik rozszerzalności liniowej stopu 46
| Stopień | Obróbka cieplna próbek | Średni współczynnik rozszerzalności liniowej | ||
| 20 ~ 300°C | 20 ~ 400°C | 20 ~ 500°C | ||
| 4J46 | Podgrzać do 850 ~ 900°C w atmosferze ochronnej lub w warunkach próżni, trzymać przez 1 godzinę, a następnie ochłodzić do 300°C z szybkością mniejszą niż 300°C/h | 5,5 ~ 6,5 | 5.6 ~ 6.6 | 7,0 ~ 8,0 |
Uwagi:
1. Twardość Vickersa wyżarzonej taśmy (arkusza) nie powinna przekraczać 170.
2. W przypadku dostarczonej niewyżarzonej taśmy (arkusza), po obróbce cieplnej w temperaturze 900℃ i następnie trzymaniu przez 30 minut, twardość Vickersa nie powinna przekraczać 170.
Typowa właściwość (patrz tabela 3 — tabela 6)
Tabela 3 Współczynnik rozszerzalności liniowej stopu 46
| Stopień | Średni współczynnik rozszerzalności liniowej w różnych temperaturach, ā/(10-6/K) | |||||
| 20 ~ 100 ℃ | 20 ~ 200 ℃ | 20 ~ 300 ℃ | 20 ~ 400 ℃ | 20～500℃ | 20～600℃ | |
| 4J46 | 6.8 | 6,5 | 6.4 | 6.4 | 7.9 | 9.3 |
Tabela 4 Właściwości mechaniczne stopu 46
| Stopień | Temperatura obróbki cieplnej, ℃ | Wytrzymałość na rozciąganie, sb/MPa | Rozciągnięcie przy rozciąganiu, δ(%) | Twardość Vickersa | Wielkość ziarna |
| 4J46 | 750 | 527,5 | 34,8 | 137,4 | 7 |
| 850 | 510 | 35.4 | 134,6 | 6 | |
| 950 | 483,5 | 36,7 | 128.1 | 6 ~ 5 | |
| 1050 | 466,5 | 34.3 | 125,6 | 5～4 |
Tabela 5 Właściwości magnetyczne stopu 46
| Stopień | Indukcja magnetyczna | resztkowa indukcja magnetyczna/Br/T | przymus | maksymalna przepuszczalność | |
| B10/T | Bl00/T | ||||
| 4J46 | 1,58 | 1,6l | 00,31 | 2,96 | 55,5 |
Tabela 6 Inne właściwości stopu
| Stopień | moduł sprężystości | Oporność | przewodność cieplna200℃/[W/(m·K)] | Gęstość/(g/cm3) |
| 4J46 | 137500 | 0.54 | 20.1 | 8.18 |
