X40CrMoV5-1 Opis
Stal narzędziowa X40CrMoV5-1 to chromowana stal narzędziowa do pracy na gorąco, która jest szeroko stosowana w narzędziach do pracy na gorąco i na zimno. Stal narzędziowa X40CrMoV5-1 charakteryzuje się: Dobrą odpornością na ścieranie zarówno w niskich, jak i wysokich temperaturach. Wysokim poziomem ciągliwości i ciągliwości. Jednolitą i wysoką skrawalnością oraz polerowalnością.
- Długość: 3-5,8 mm lub dostosowanie
- Powierzchnia: czarna, łuszczona lub szorstka toczona
- Heat treatment: Air-cooling, normalized, annealed, Q&T
- Proces wytapiania: EAF+LF+VD
Opis stali narzędziowej do pracy na gorąco X40CrMoV5-1
Stal X40CrMoV5-1 jest stalą narzędziową do pracy na gorąco. Jest znany ze zrównoważonej kombinacji odporności na ścieranie, wytrzymałości i dobrej twardości czerwonej. Stal narzędziowa ze stopu chromowo-molibdenowego do pracy na gorąco, jej właściwości i specyfikacja są eH13 równoważne ze stalą narzędziową H13, stalą do pracy na gorąco 1.2344, stalą specjalną SKD61, stalą BH13, specjalną stalą narzędziową 4Cr5MoSiV1. Stal narzędziowa do pracy na gorąco X40CrMoV5-1 jest stosowana w różnych aplikacji i na całym świecie. jest to najpopularniejsza stal do pracy na gorąco ze względu na jej doskonałe właściwości i ekonomiczny koszt. Dzięki niskiej zawartości węgla, stal narzędziowa NF X40CrMoV5-1 do pracy na gorąco ma wyjątkową kombinację ciągliwości i odporności na ścieranie, gdy jest odpowiednio hartowana i odpuszczana.Powiązane specyfikacje NF A 35-590-1992 | ASTM A681 | EN ISO 4957 | JISG4401 |
X40CrMoV5-1 Stal narzędziowa Pliki PDF DOWN.
Powiązane specyfikacje i odpowiedniki stali narzędziowej do pracy na gorąco X40CrMoV5-1 z innymi stalami narzędziowymi do pracy na gorąco Materiał Standard
| Kraj | amerykański | Niemcy | Brytania | język japoński | chiński | Europa |
| Standard | ASTM A681 | DIN W-Nr 17350 | BS4659 | JIS G4401 | GB/T 9943-2008 | W ISO 4957 |
| Klas | H13 | 1,2344 | BH13 | SKH51 | W6Mo5Cr4V2 | X40CrMoV5-1 |
Skład chemiczny kontrast stali narzędziowej do pracy na gorąco NF X40CrMoV5-1 z innymi ekwiwalentnymi stalami narzędziowymi do pracy na gorąco Materiał
| Stopień NR. | C(%) | I(%) | Mn(%) | P(%) | S(%) | Cr(%) | Mo(%) | V(%) |
| H13 | 00,32 ~ 0,45 | 0.80~1,20 | 00,20 ~ 0,50 | ≤ 0,030 | ≤ 0,030 | 4,75 ~ 5,50 | 1,10 ~ 1,75 | 00,80 ~ 1,20 |
| 1,2344 | 00,37 ~ 0,42 | 00,90 ~ 1,20 | 00,30 ~ 0,50 | ≤ 0,030 | ≤ 0,030 | 4,80 ~ 5,50 | 1,20 ~ 1,50 | 00,90 ~ 1,10 |
| BH13 | 00,32 ~ 0,42 | 00,85 ~ 1,15 | ≤0,40 | ≤ 0,030 | ≤ 0,030 | 4,75 ~ 5,25 | 1,25 ~ 1,75 | 00,90 ~ 1,10 |
| SKD61 | 00,35 ~ 0,42 | 00,80 ~ 1,20 | 00,25 ~ 0,50 | ≤ 0,030 | ≤ 0,020 | 4,80 ~ 5,50 | 00,80 ~ 1,15 | 1,00 ~ 1,50 |
| 4Cr5MoSiV1 | 00,32 ~ 0,42 | 00,80 ~ 1,20 | 00,20 ~ 0,50 | ≤ 0,030 | ≤ 0,030 | 4,75 ~ 5,50 | 1,10 ~ 1,75 | 00,80 ~ 1,20 |
| X40CrMoV5-1 | 00,36 ~ 0,44 | 00,80 ~ 1,20 | 00,20 ~ 0,50 | ≤ 0,030 | ≤ 0,030 | 4,80 ~ 5,50 | 1,20 ~ 1,50 | 00,85 ~ 1,15 |
Forma dostawy

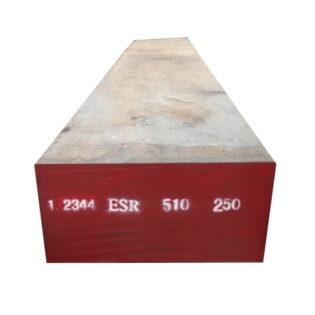

(1) X40CrMoV5-1 stal narzędziowa do pracy na gorąco, możemy dostarczyć stalowy pręt okrągły, stalowy płaskownik, blachę stalową i stalowy kwadratowy blok.
(2) Okrągły pręt ze stali narzędziowej X40CrMoV5-1 do pracy na gorąco można przyciąć do wymaganych długości jako pojedyncze lub wielokrotne cięcie.
(3) X40CrMoV5-1 stal narzędziowa do pracy na gorąco Prostokątne elementy można ciąć z płaskownika lub blachy do określonych rozmiarów.
(4) X40CrMoV5-1 Szlifowany pręt ze stali narzędziowej może być dostarczony, zapewniając wysokiej jakości precyzyjny wykończony pręt z wąskimi tolerancjami.
Regularny rozmiar i tolerancja
| |||
| Średnica (mm) | Tolerancja średnicy (mm) | Średnica (mm) | Tolerancja średnicy (mm) |
| 6,4 ~ 15,8 | -0,038~0,038 | 181~<206.2 | 0~1,6 |
| 15.8~<77.6 | 0~0,10 | 206.2~<257 | 0~2,4 |
| 77.6~<103 | 0~0,15 | 257~<307.7 | 0~3,2 |
| 103~<181 | 0~0,78 | ≥307,7 | 0~4,7 |
| |||
| Grubość (mm) | Tolerancja grubości (mm) | Grubość (mm) | Tolerancja grubości (mm) |
| ≤25,4 | -0,41~0,79 | >127~152 | -1,60~2,39 |
| >25.4~76 | -0,79~1,19 | >178~254 | -1,98~3,18 |
| >76~127 | -1,19~1,60 | >254~305 | -2,39~3,96 |
Inne nie mają określonego rozmiaru, prosimy o kontakt z naszym doświadczonym zespołem sprzedaży.
Specyfikacje dotyczące obróbki cieplnej stali narzędziowej NF X40CrMoV5-1 do pracy na gorąco
Wyżarzanie stali narzędziowej do pracy na gorąco NF X40CrMoV5-1
Przed ponownym hartowaniem zaleca się wyżarzanie stali narzędziowej NF X40CrMoV5-1 do pracy na gorąco. Ogrzewanie stali narzędziowej NF X40CrMoV5-1 do pracy na gorąco w celu dokładnego namoczenia w temperaturze 840-860°C, następnie chłodzenie w piecu z szybkością MAKSYMALNIE 20°C na godzinę do 600°C, a następnie chłodzenie w powietrzu.
Odprężanie stali narzędziowej NF X40CrMoV5-1 do pracy na gorąco
Aby uzyskać dobrą obrabialność, odprężanie jest bardzo ważne. Gdy stal narzędziowa NF X40CrMoV5-1 do pracy na gorąco jest mocno obrabiana lub szlifowana na formy lub produkty narzędziowe, zaleca się odprężenie po obróbce i przed hartowaniem, aby zminimalizować możliwość odkształcenia. Aby złagodzić naprężenia, podgrzej element do 680-720°C i dobrze nasącz przez około 2 godziny, a następnie umieść w chłodnym powietrzu. Formy lub narzędzia mogą być poddane obróbce wykańczającej przed obróbką cieplną.
Hartowanie stali narzędziowej NF X40CrMoV5-1 do pracy na gorąco
Najpierw podgrzać stal X40CrMoV5-1 do 785-805°C, dokładnie namoczyć, następnie podgrzać do 1000-1030°C. Moczyć około 30 min. Schłodzić powietrzem lub olejem. Duże sekcje i bloki muszą być hartowane w oleju, w celu zmniejszenia odwęglenia zdecydowanie zalecamy izotermiczną kąpiel w stopionej soli. Inny klimat i środowisko mogą mieć wpływ na chłód. Dlatego zalecamy skonsultowanie się z dostawcą obróbki cieplnej.
Odpuszczanie stali narzędziowej do pracy na gorąco NF X40CrMoV5-1 (stal X40CrMoV5-1)
Odpuszczanie dla stali X40CrMoV5-1. Równomiernie i dokładnie podgrzać do wybranej temperatury odpuszczania i przytrzymać przez co najmniej 2 godziny (jedna godzina na cal (25,4 mm) całkowitej grubości). zakres odpuszczania wynosi 400-650°C w zależności od różnych wymagań twardości oraz temperatury pracy narzędzia i formy.
| Temperatura (°C) | 400 | 500 | 550 | 600 | 650 | 650 | ||
| Twardość (°C) | 54 | 56 | 54 | 49 | 47 | 61 |
Aplikacje
Stal X40CrMoV5-1 jest stosowana w matrycach do odlewania aluminium, magnezu i cynku, matrycach do wytłaczania aluminium i mosiądzu, tulejach, trzpieniach, podkładkach dociskowych, popychaczach, podkładkach, obudowach matryc, uchwytach matryc i pierścieniach adaptera do wytłaczania miedzi i mosiądzu. Matryca kuta na gorąco i inne grubościenne formy plastikowe, ostrza nożyc do pracy na gorąco i matryce do kształtowania na gorąco.
Przetwarzanie
Narzędzie X40CrMoV5-1 Stalowe pręty okrągłe i płaskie profile można przycinać do wymaganych rozmiarów. Można również dostarczyć pręt ze stali szlifowanej X40CrMoV5-1, dostarczając wysokiej jakości precyzyjnie szlifowany pręt ze stali narzędziowej do wymaganych tolerancji. Jest również dostępny jako szlifowana płaska kolba / płytka pomiarowa, w standardowych i niestandardowych rozmiarach, zgodnie z wymaganiami.
Jako narzędzia do wytłaczania
| Część | Aluminium, stopy magnezu, HRC | Stopy miedzi HRC | Stal nierdzewna HRC |
| Matryce, podkładki, uchwyty do matryc, wkładki, atrapy bloków, łodygi | 44-50 | 43-47 | 45-50 |
| 41-50 | 40-48 | 40-48 | |
| Temperatura austenityzacji | 1870-1885°F | 1900-1920°F | |
| (1020-1030°C) | (1040-1050°C) | ||
Jako stal narzędziowa do formowania tworzyw sztucznych
| Część | temp. austenityzowania | HRC |
| Formy wtryskowe Formy kompresyjne / transferowe | 1870-1885°F (1020-1030°C) | 50-52 |
| Odpuszczanie 480°F (250°C) |
Inne aplikacje
| Aplikacje | Temperatura austenityzacji | HRC |
| Ciężkie wykrawanie na zimno, nożyce do złomu | 1870-1885°F | 50-52 |
| (1020-1030°C) | ||
| Odpuszczanie 480°F (250°C) | ||
| Strzyżenie na gorąco | 1870-1885°F | |
| (1020-1030°C) | 50-52 | |
| Odpuszczanie 480°F (250°C) lub | ||
| 1070-1110°F | 45-50 | |
| (575-600°C) | ||
| Pierścienie skurczowe (np. do matryc z węglików spiekanych) | 1870-1885°F | 45-50 |
| (1020-1030°C) | ||
| Odpuszczanie 1070-1110°F | ||
| (575–600°C) | ||
| Części odporne na zużycie | 1870-1885°F | Rdzeń 50-52 Powierzchnia ~1000HV1 |
| (1020-1030°C) | ||
| Odpuszczanie 1070°F (575°C) | ||
| azotowany |
