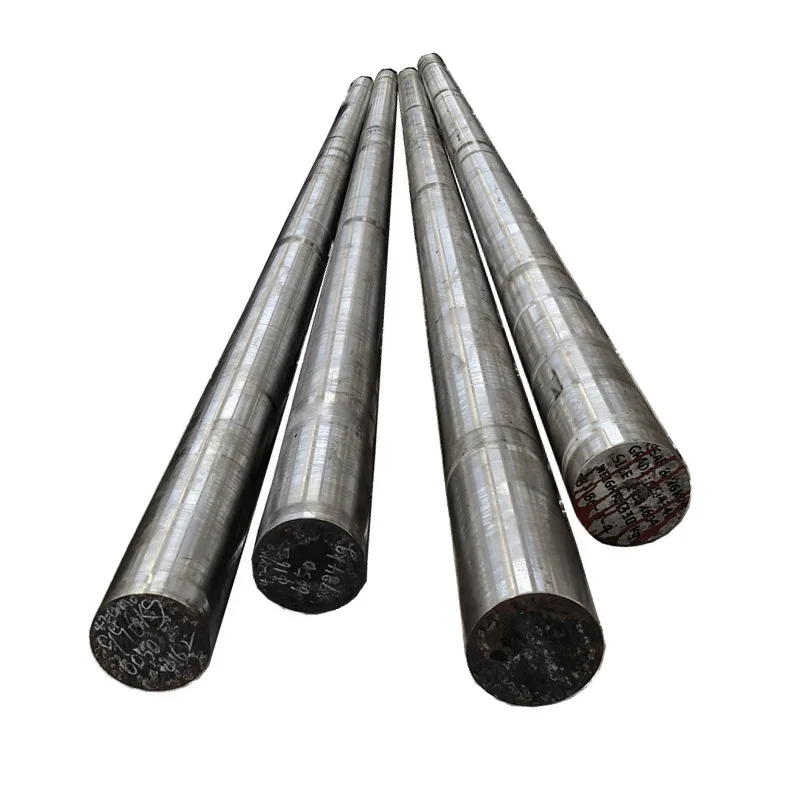

Inconel 617 legierter Stahlstab

Stab aus legiertem Stahl Inconel 617

Inconel 617/INCONEL®-Legierung 617 (UNS N06617/W.Nr. 2.4663a) ist eine feste Lösung aus verstärkter Nickel-Chrom-Kobalt-Molybdän-Legierung mit einer außergewöhnlichen Kombination aus Hochtemperaturfestigkeit und Oxidationsbeständigkeit. Die Legierung weist außerdem eine hervorragende Beständigkeit gegenüber einer Vielzahl korrosiver Umgebungen auf und lässt sich mit herkömmlichen Techniken leicht formen und schweißen.

Die chemische Grenzzusammensetzung der INCONEL-Legierung 617 ist in Tabelle 1 aufgeführt. Der hohe Nickel- und Chromgehalt macht die Legierung beständig gegen eine Vielzahl reduzierender und oxidierender Medien. Das Aluminium sorgt in Verbindung mit dem Chrom für Oxidationsbeständigkeit bei hohen Temperaturen. Kobalt und Molybdän sorgen für eine Festigung der festen Lösung.

Die Kombination aus hoher Festigkeit und Oxidationsbeständigkeit bei Temperaturen über 1800 °F (980 °C) macht die INCONEL-Legierung 617 zu einem attraktiven Material für Komponenten wie Kanäle, Brennkammern und Übergangsauskleidungen sowohl in Flugzeugen als auch in landgestützten Gasturbinen. Aufgrund ihrer Beständigkeit gegen Hochtemperaturkorrosion wird die Legierung für Katalysatorgitterträger bei der Herstellung von Salpetersäure, für Wärmebehandlungskörbe und für Reduktionsschiffchen bei der Molybdänraffinierung verwendet. Die INCONEL-Legierung 617 bietet auch attraktive Eigenschaften für Komponenten von Kraftwerken zur Energieerzeugung, sowohl mit fossilen als auch mit nuklearen Brennstoffen.

Immobilienwerte werden sowohl in den üblichen Einheiten der Vereinigten Staaten als auch im Internationalen Einheitensystem (SI) angegeben. Die SI-Einheit der Spannung ist Pascal (Pa), was Newton pro Quadratmeter entspricht. Die ungefähre Beziehung zwischen Pascal und Pfund pro Quadratzoll (psi) beträgt 1 Pa = 0,0001450 psi oder 1 psi = 6895 Pa.

Physikalische Konstanten und thermische Eigenschaften von Inconel 617:

Der Schmelzbereich und einige physikalische Konstanten bei Raumtemperatur sind in Tabelle 2 aufgeführt. Die im Vergleich zu wolframhaltigen Legierungen ähnlicher Festigkeit geringe Dichte der Legierung ist bei Anwendungen wie Flugzeuggasturbinen von Bedeutung, bei denen ein hohes Verhältnis von Festigkeit zu Gewicht wünschenswert ist.

Die thermischen Eigenschaften der Legierung 617 bei Temperaturen bis 2000 °F (1095 °C) sind in Tabelle 3 angegeben. Werte für Wärmeleitfähigkeit und spezifische Wärme wurden berechnet; Es wurden andere Werte gemessen. Die Wärmeausdehnung der INCONEL-Legierung 617 ist geringer als die der meisten anderen austenitischen Legierungen, wodurch Spannungen durch unterschiedliche Ausdehnung reduziert werden, wenn die Legierung mit Kohlenstoffstählen oder niedriglegierten Stählen gekoppelt wird.

Der Elastizitätsmodul der INCONEL-Legierung 617 ist zusammen mit der Poissonzahl (berechnet aus den Elastizitätsmoduln) in Tabelle 4 aufgeführt. Die Modulwerte wurden mit einer dynamischen Methode bestimmt.
